Nylon Care 400 Barre d'appui rabattable,

avec boutons de commande (chasse d’eau et appel circuit fermé et ouvert NO et NC), L = 850 mm, raccordement caché avec rosace, Gris foncé

Downloads

Spécifications techniques

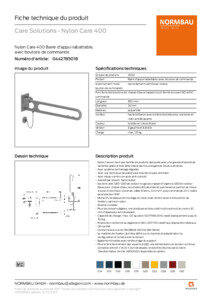

Fiche technique du produit

PDF

Instructions de montage et d'utilisation

PDF

Dessin technique

DWG TIF DXF PNG

Dessin isométrique

DWG PNG TIF DXF

Visuels

Image du produit

TIF PNG

Image de détail

TIF PNG

Photo d'ambiance

TIF PNG

Visuel de détail de situation

TIF PNG

Téléchargement complet

Fichier ZIP

ZIP

Nylon Care en tant que famille de produits éprouvée avec une grande diversité de variantes grâce à trois séries répondant aux exigences les plus diverses
Avec système de freinage réglable
Avec une technique de palier lisse robuste et sans entretien
Avec noyau continu en acier anti-corrosif
Assisté par ressort, facile à plier
boutons avec LED : LED de couleur rouge pour appel d’urgence, LED de couleur bleue pour chasse d’eau, la lumière LED allumée en permanence permet de mieux trouver et de mieux s'orienter, câble 8 brins, 0,14 mm², pourcommande 24 V, Indice de protection IP67
Munie d’une plaque de montage en nylon avec renfort acier à trois points de fixation, cache en nylon
Fixation invisible
Pour les cloisons légères, une doublure en bois collé multicouche d'au moins 30 mm d'épaisseur est nécessaire
Capacité de charge : max. 125 kg selon ISO17966:2016, testé statiquement jusqu‘à 150 kg
Production conforme au règlement (EU) 2017/745 relatif aux dispositifs médicaux
CE-certifié
Conforme à la norme ÖNORM B 1600 et DIN 18040
Le matériel de fixation doit être défini sur le chantier et adapté selon la configuration et la nature de la cloison
Egalement livrable avec rembourrage du support
Pour le fonctionnement des voyants à LED, une alimentation en tension continue comprise entre 6 V et 24 V est nécessaire, et doit être fournie par le client. Transformateur (Art.Nr. 3800000) disponible en option.

Catégorie de produits : Barre d'appui rabattable
Version du produit : avec boutons de commande
Groupe de produits : 2000
Longueur L : 850 mm
Diamètre : 34 mm
Fonctions des boutons de commande : chasse d’eau et appel circuit fermé et ouvert NO et NC
branchement mural bouton de commande : raccordement caché avec rosace
Matériau : polyamide
Surface : haute brillance avec surface texturée pour une prise en main antidérapante
Version : à gauche et à droite
Couleur : Gris foncé
Couleurs disponibles : livrable en coloris Nylon
Charge : max. 125 kg
