Verso Care Winkelgriff,

90°, links, 400 x 750 mm, Dunkelgrau

Downloads

Technische Spezifikationen

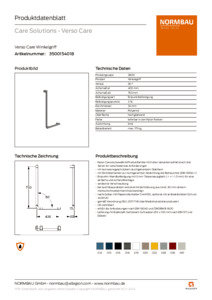

Produktdatenblatt
Montage- und Gebrauchsanleitung

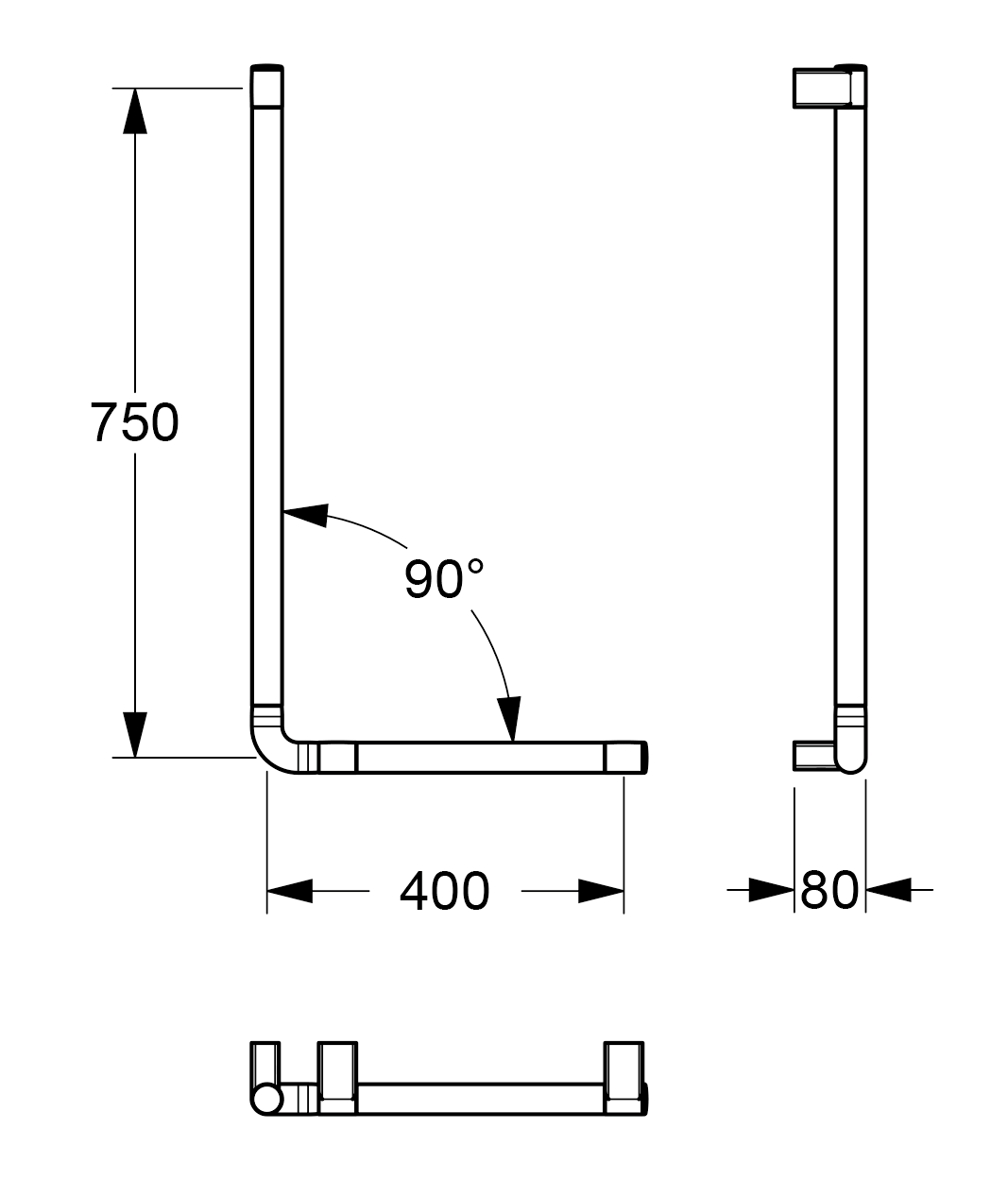

Technische Zeichnung
Isometrische Zeichnung

Bildmaterial

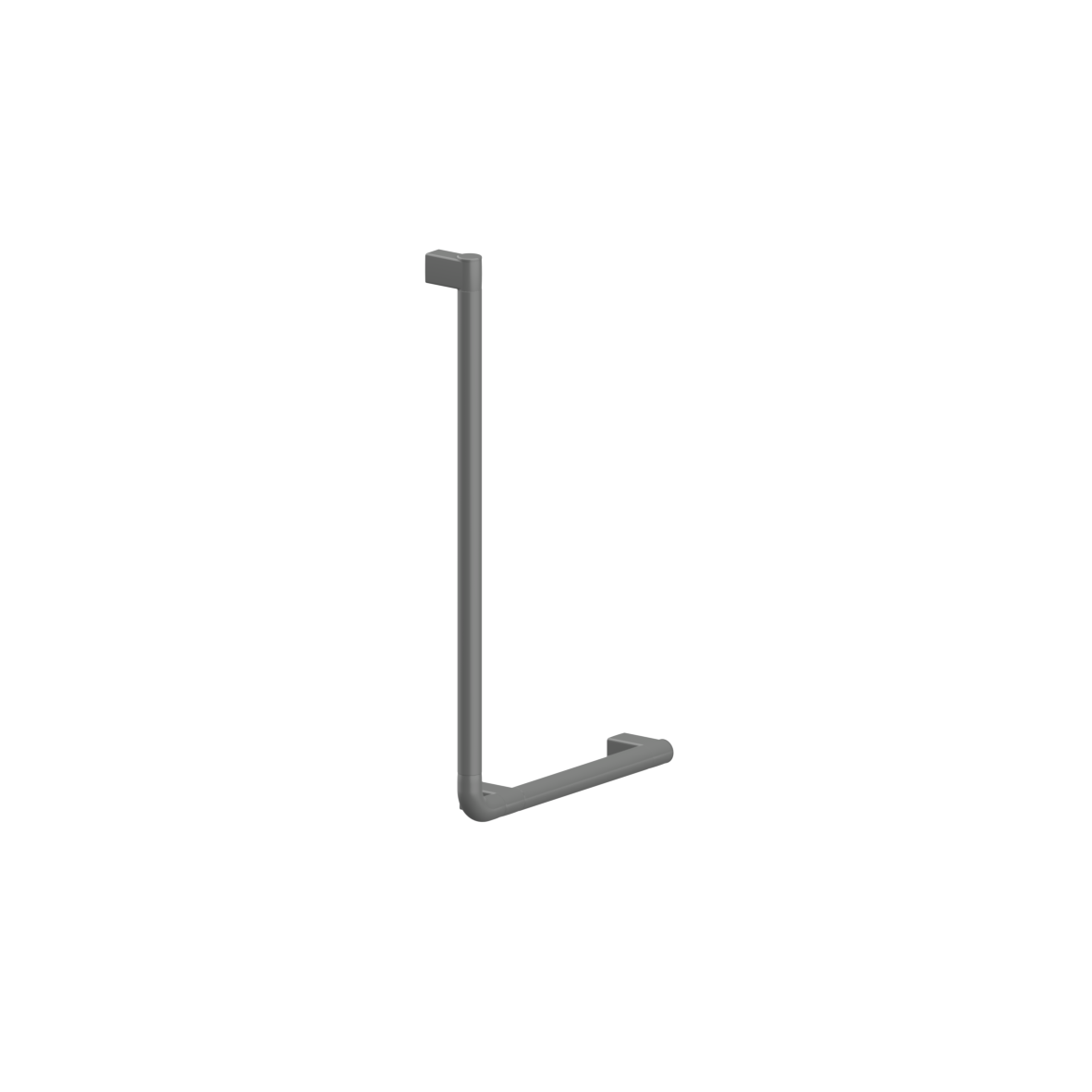

Produktbild
Gesamtmilieu
Detailmilieu

Gesamtdownload

ZIP-Datei
  • Nylon Care als bewährte Produktfamilie mit hoher Variantenvielfalt durch drei Serien für verschiedenste Anforderungen
  • mit korrosionsgeschütztem durchgehendem Stahlkern
  • mit Dichtelementen zur normgerechten Abdichtung der Bohrpunkte (DIN 18534-1)
  • Einpunkt-Wandbefestigung mit 3 mm Toleranzausgleich (= +/- 1,5 mm) für eine einfache und sichere Montage
  • verdeckte Verschraubung
  • bei Leichtbauwänden wird eine Hinterfütterung aus mind. 30 mm dickem mehrschichtverleimtem Holz benötigt
  • nachrüstbar mit Papierrollenhalter 0449120, optional mit antibakteriellem Schutz 4449120
  • gemäß Verordnung (EU) 2017/745 über Medizinprodukte produziert
  • CE-zertifiziert
  • erfüllt die Anforderungen nach DIN 18040 und ÖNORM B 1600
  • Lieferung mit Edelstahl Sechskant-Schrauben Ø 6 x 100 mm nach DIN 571 und Dübeln
  • Produktkategorie : Winkelgriff
  • Produktgruppe : 3800
  • Achsmaß a1 : 400 mm
  • Achsmaß a3 : 750 mm
  • Durchmesser : 34 mm
  • Befestigungspunkte : 3 St.
  • Winkel : 90 °
  • Befestigungsart : Einpunktbefestigung
  • Material : Polyamid
  • Oberfläche : hochglänzend
  • Ausrichtung : links
  • Farbe : Dunkelgrau
  • Belastbarkeit : max. 175 kg
