Nylon Care 400 Winkelgriff,
135°, 501 x 312 mm, Dunkelgrau
277,00 €*
*Preise ohne MwSt.
Artikelnummer: 0464060018
Downloads
Technische Spezifikationen

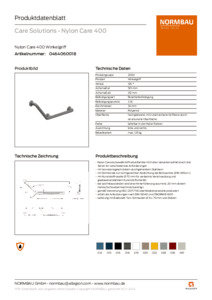

Produktdatenblatt
Montage- und Gebrauchsanleitung

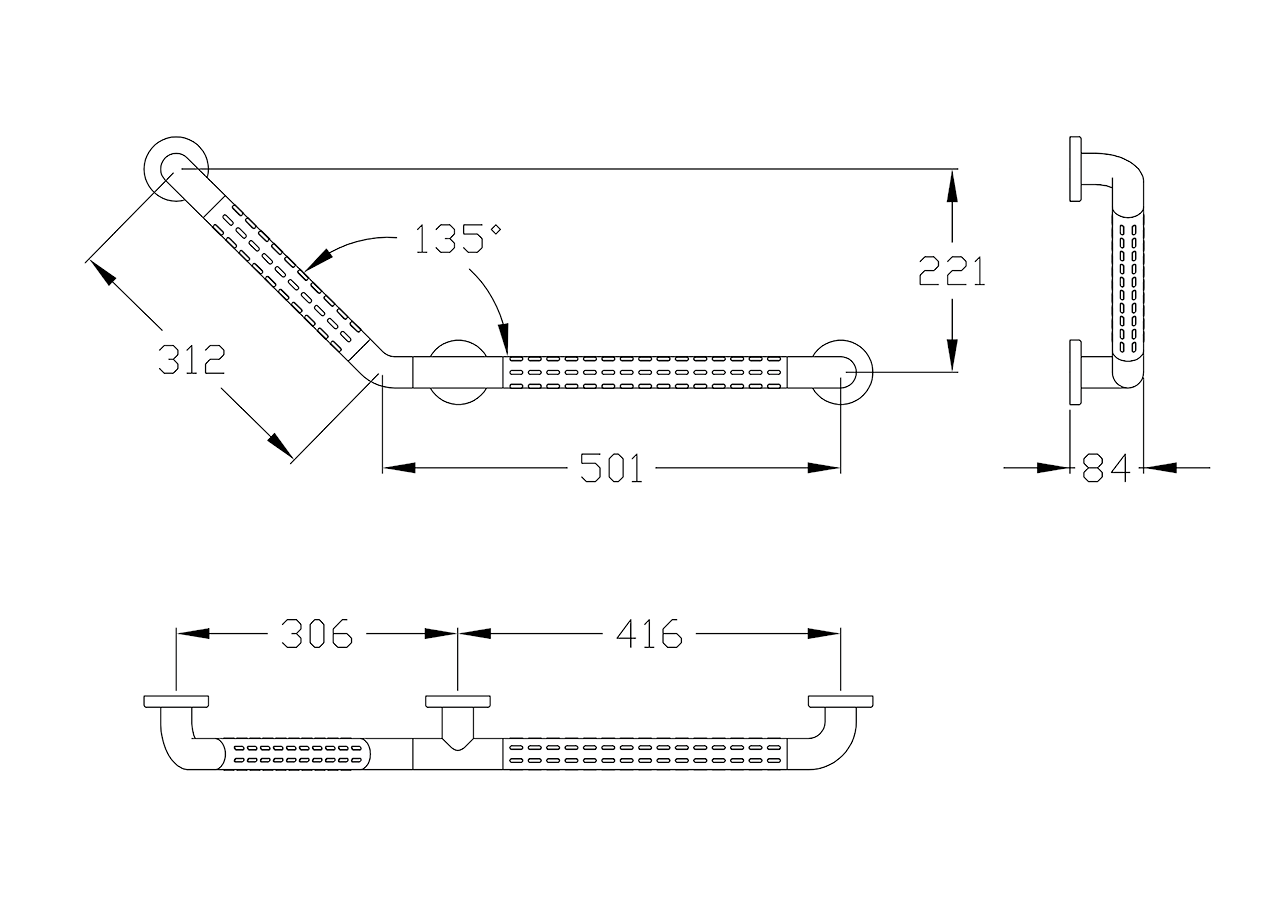

Technische Zeichnung
Isometrische Zeichnung
Bildmaterial

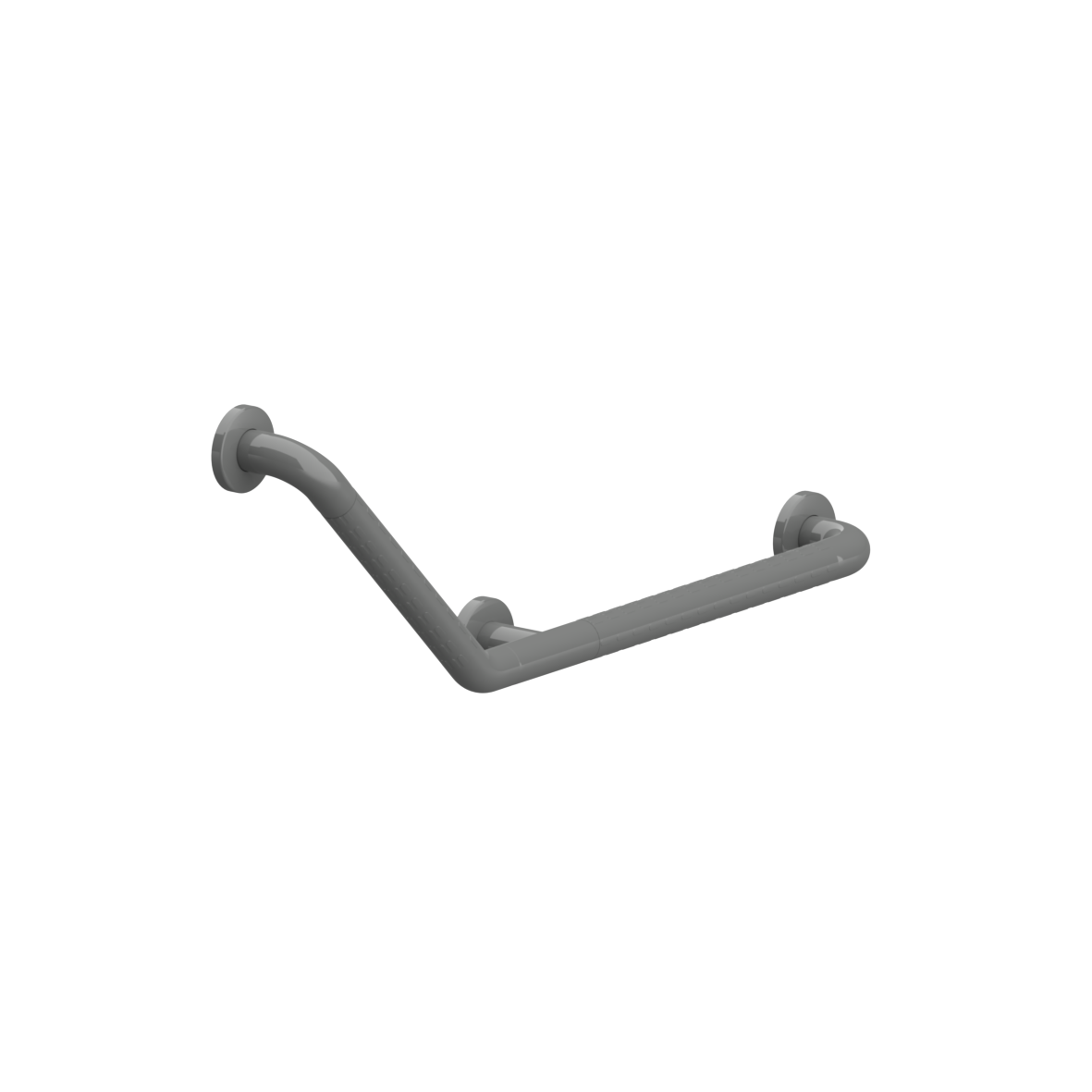

Produktbild
Gesamtmilieu
Detailmilieu
Gesamtdownload
ZIP-Datei
- Nylon Care als bewährte Produktfamilie mit hoher Variantenvielfalt durch drei Serien für verschiedenste Anforderungen
- mit korrosionsgeschütztem durchgehendem Stahlkern
- mit Dichtronde zur normgerechten Abdichtung der Bohrpunkte (DIN 18534-1)
- mit Kunststoffrosette Ø 70 mm für verdeckte Verschraubung und glasfaserverstärktem Kunststoffunterteil
- bei Leichtbauwänden wird eine Hinterfütterung aus mind. 20 mm dickem mehrschichtverleimtem Holz benötigt
- gemäß Verordnung (EU) 2017/745 über Medizinprodukte produziert
- erfüllt die Anforderungen nach DIN 18040 und ÖNORM B 1600
- Lieferung mit Edelstahl Torx-Schrauben Ø 6 x 70 mm und Dübeln
- Produktkategorie : Winkelgriff
- Produktgruppe : 2000
- Achsmaß a1 : 501 mm
- Achsmaß a3 : 312 mm
- Durchmesser : 34 mm
- Befestigungspunkte : 3 St.
- Winkel : 135 °
- Befestigungsart : Rosettenbefestigung
- Material : Polyamid
- Oberfläche : hochglänzend, mit rutschsicherer Griffzone durch strukturierte Oberfläche
- Ausrichtung : links und rechts
- Farbe : Dunkelgrau
- Belastbarkeit : max. 125 kg
