Nylon Care 300 Winkelgriff,

90°, 360 x 360 mm, Dunkelgrau

Downloads

Technische Spezifikationen

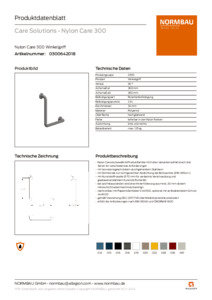

Produktdatenblatt

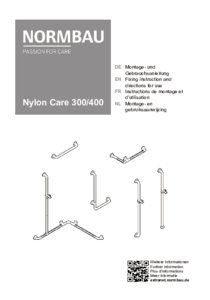

Montage- und Gebrauchsanleitung

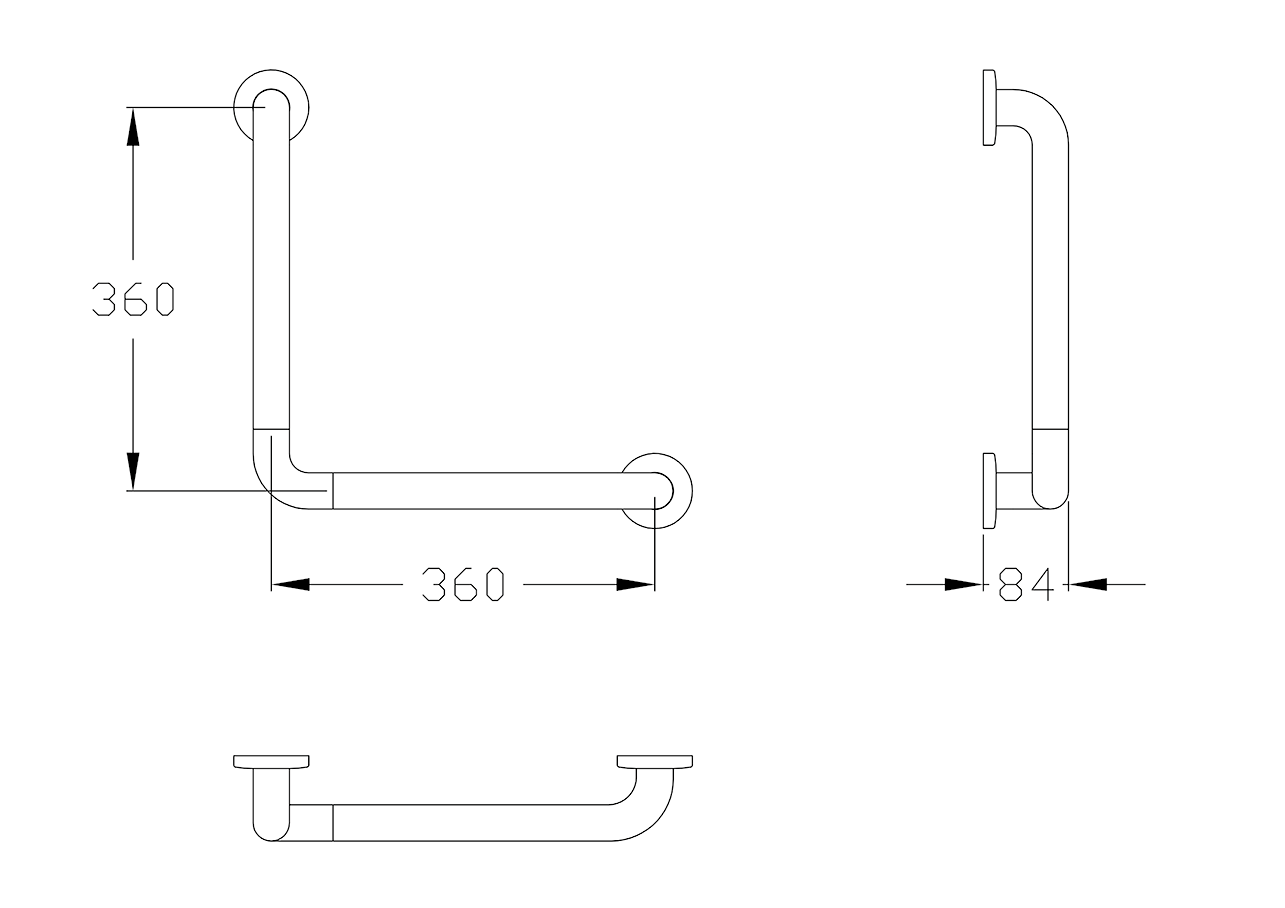

Technische Zeichnung
Isometrische Zeichnung

Bildmaterial

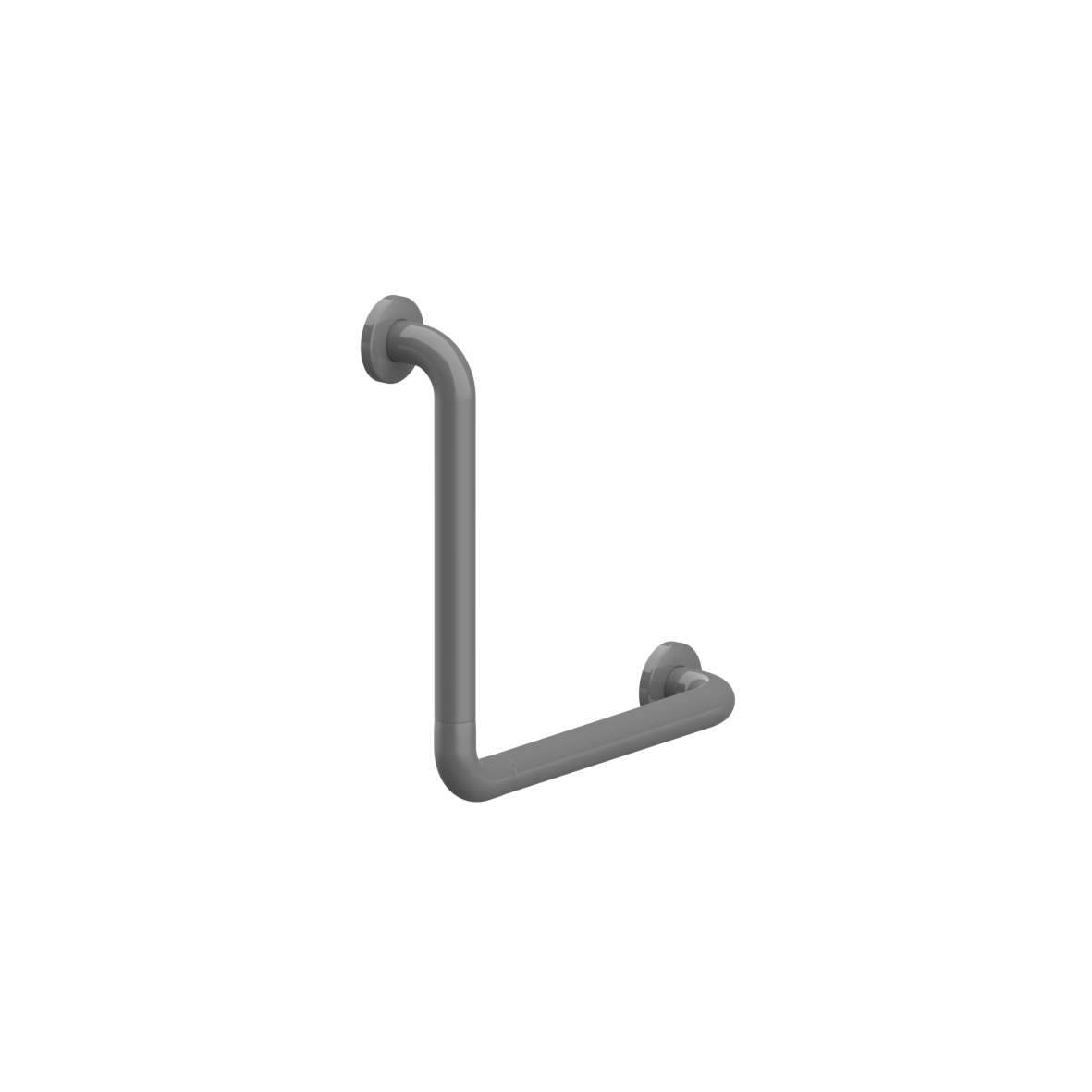

Produktbild

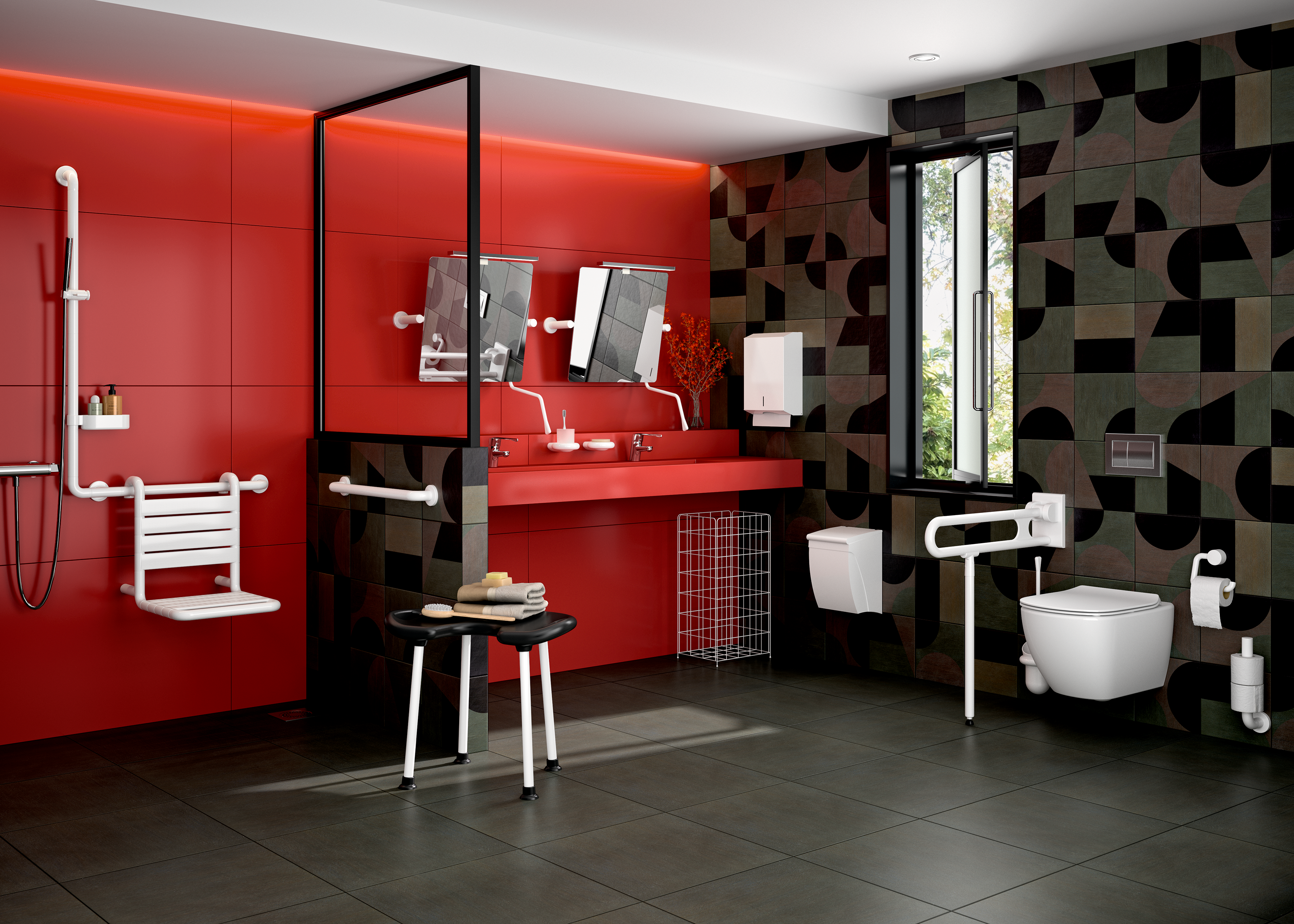

Gesamtmilieu

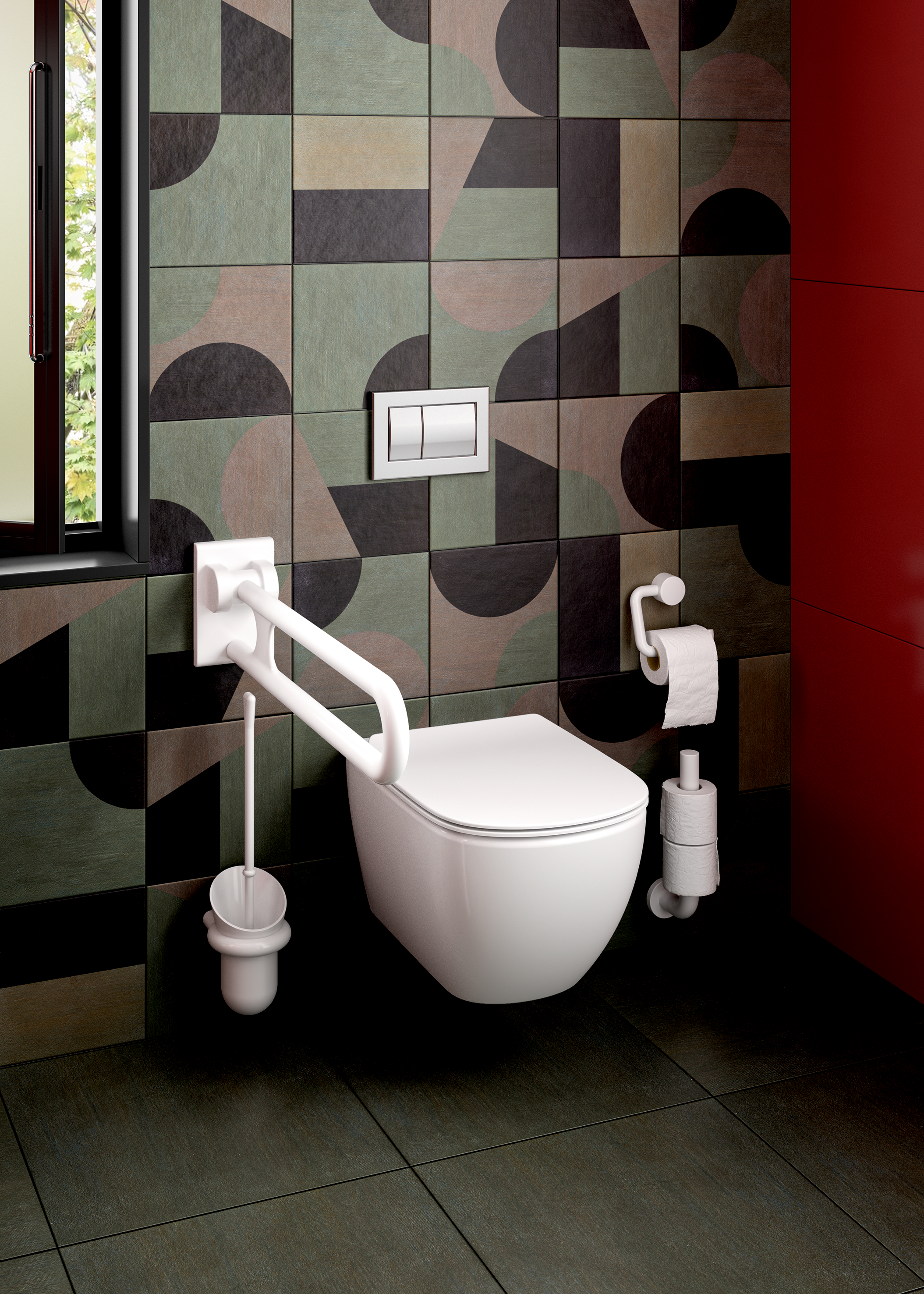

Detailmilieu

Gesamtdownload

ZIP-Datei
  • Nylon Care als bewährte Produktfamilie mit hoher Variantenvielfalt durch drei Serien für verschiedenste Anforderungen
  • mit korrosionsgeschütztem durchgehendem Stahlkern
  • mit Dichtronde zur normgerechten Abdichtung der Bohrpunkte (DIN 18534-1)
  • mit Kunststoffrosette Ø 70 mm für verdeckte Verschraubung und glasfaserverstärktem Kunststoffunterteil
  • bei Leichtbauwänden wird eine Hinterfütterung aus mind. 20 mm dickem mehrschichtverleimtem Holz benötigt
  • nachrüstbar mit Papierrollenhalter 0449120, optional mit antibakteriellem Schutz 4449120
  • gemäß Verordnung (EU) 2017/745 über Medizinprodukte produziert
  • erfüllt die Anforderungen nach DIN 18040 und ÖNORM B 1600
  • Lieferung mit Edelstahl Torx-Schrauben Ø 6 x 70 mm und Dübeln
  • Produktkategorie : Winkelgriff
  • Produktgruppe : 0700
  • Achsmaß a1 : 360 mm
  • Achsmaß a3 : 360 mm
  • Durchmesser : 34 mm
  • Befestigungspunkte : 2 St.
  • Winkel : 90 °
  • Befestigungsart : Rosettenbefestigung
  • Material : Polyamid
  • Oberfläche : hochglänzend
  • Ausrichtung : links und rechts
  • Farbe : Dunkelgrau
  • Farben lieferbar : lieferbar in den Nylon Farben
  • Belastbarkeit : max. 125 kg
