Nylon Care 400 Winkelgriff,

mit Brausehalter, 90°, 500 x 750 mm, Dunkelgrau

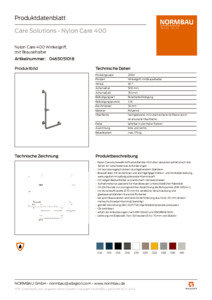

Produktdatenblatt

Montage- und Gebrauchsanleitung

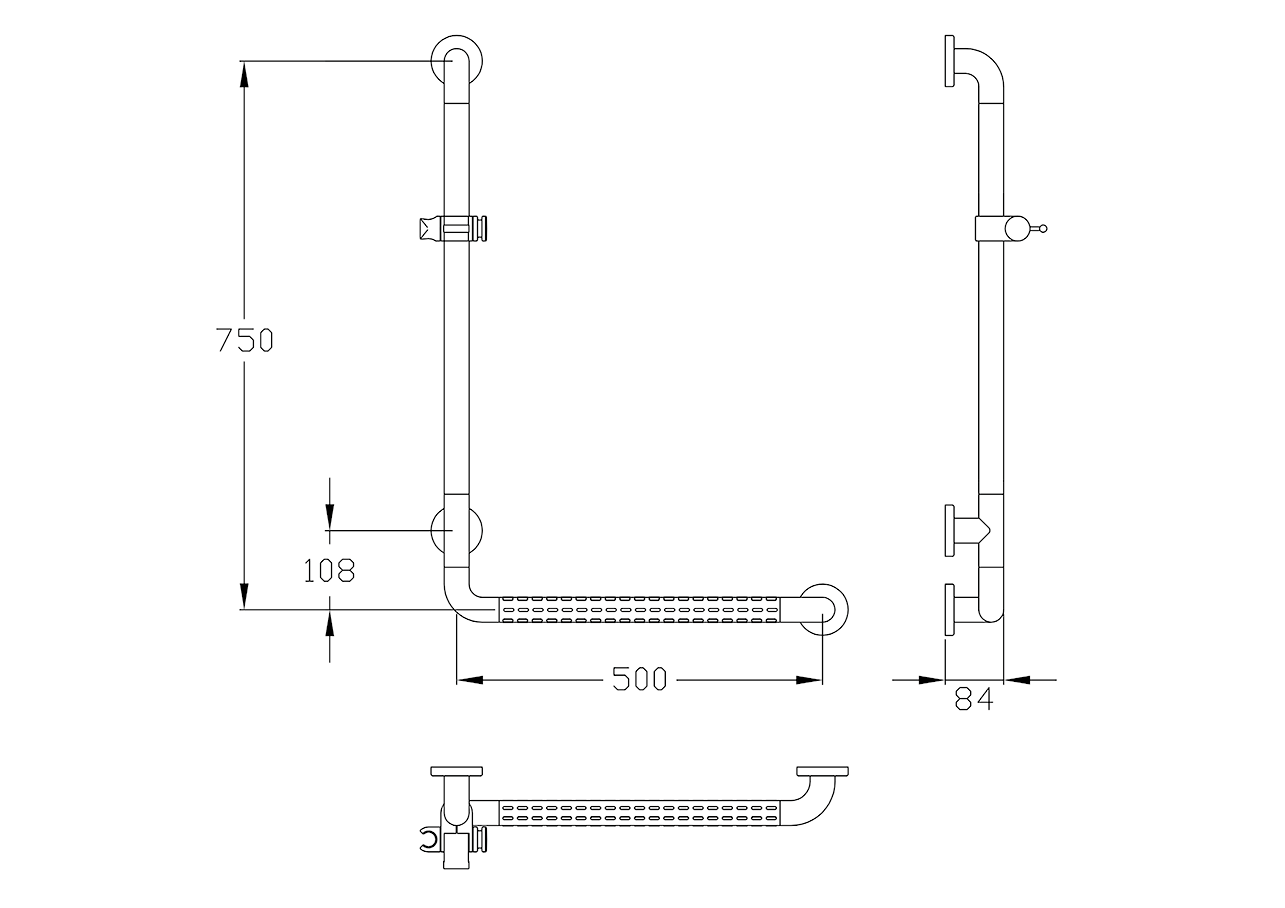

Technische Zeichnung

Isometrische Zeichnung

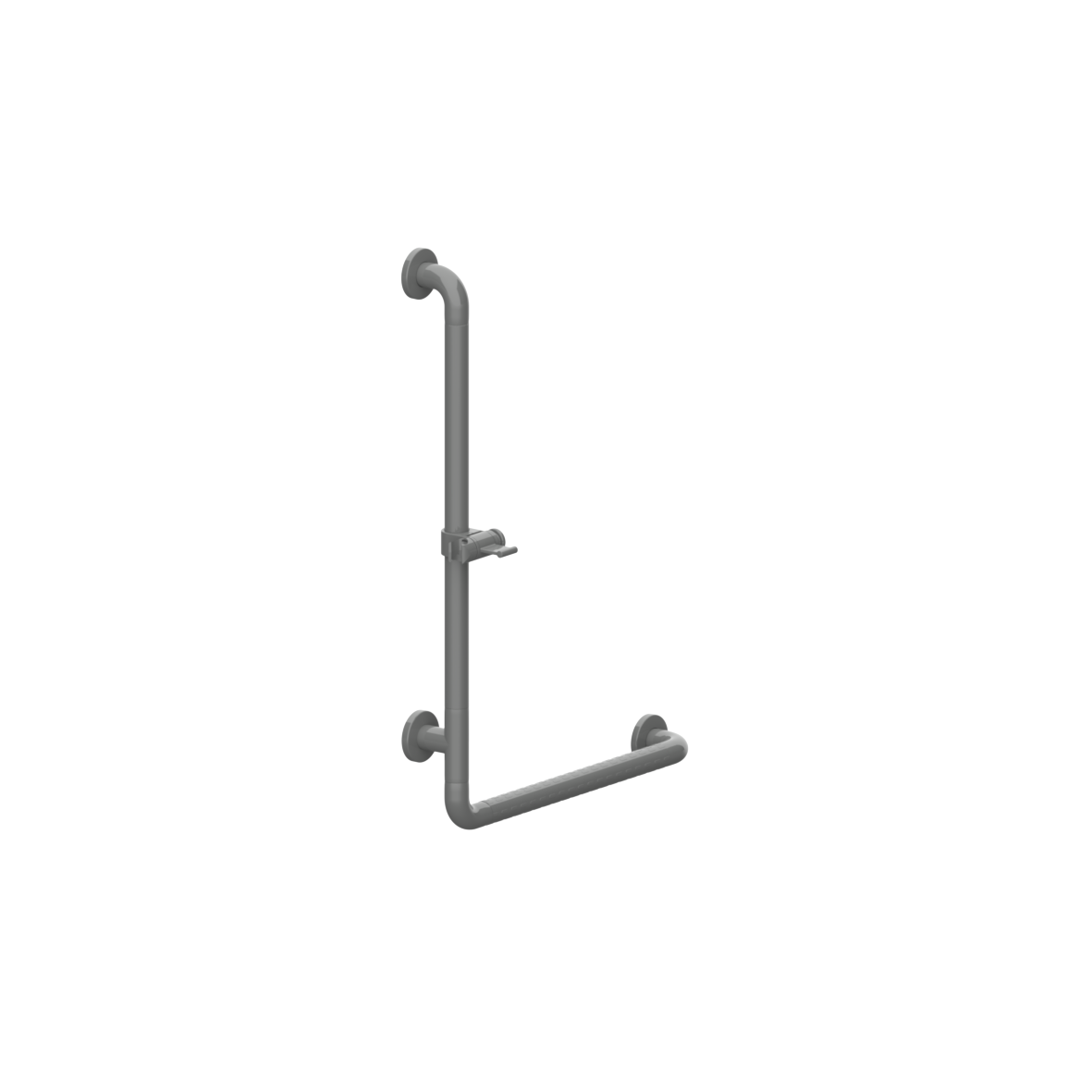

Produktbild

Gesamtmilieu

Detailmilieu

ZIP-Datei

Nylon Care als bewährte Produktfamilie mit hoher Variantenvielfalt durch drei Serien für verschiedenste Anforderungen
mit korrosionsgeschütztem durchgehendem Stahlkern
Brausehalter mit stufenloser und leichtgängiger Höhen- und Winkeleinstellung, wartungsfrei mit selbstjustierender Klemmkraft
mit langen Bedienhebel und seitlichem Vielzweckhaken
Aufnahmekonus passend für Handbrausen unterschiedlicher Fabrikate
mit Dichtronde zur normgerechten Abdichtung der Bohrpunkte (DIN 18534-1)
mit Kunststoffrosette Ø 70 mm für verdeckte Verschraubung und glasfaserverstärktem Kunststoffunterteil
bei Leichtbauwänden wird eine Hinterfütterung aus mind. 20 mm dickem mehrschichtverleimtem Holz benötigt
gemäß Verordnung (EU) 2017/745 über Medizinprodukte produziert
CE-zertifiziert
erfüllt die Anforderungen nach DIN 18040 und ÖNORM B 1600
Lieferung mit Edelstahl Torx-Schrauben Ø 6 x 70 mm und Dübeln

Produktkategorie : Winkelgriff
Produktausführung : mit Brausehalter
Produktgruppe : 2000
Achsmaß a1 : 500 mm
Achsmaß a3 : 750 mm
Durchmesser : 34 mm
Befestigungspunkte : 3 St.
Winkel : 90 °
Befestigungsart : Rosettenbefestigung
Material : Polyamid
Oberfläche : hochglänzend, mit rutschsicherer Griffzone durch strukturierte Oberfläche
Ausrichtung : links und rechts
Farbe : Dunkelgrau
Farben lieferbar : lieferbar in den Nylon Farben
Belastbarkeit : max. 175 kg
