Nylon Care 400 Stützklappgriff FR,

mit Bodenstütze (800 mm), L = 850 mm, Dunkelgrau

Downloads

Technische Spezifikationen

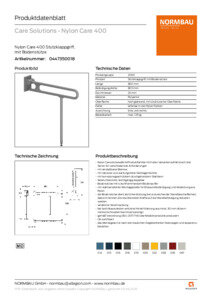

Produktdatenblatt
Montage- und Gebrauchsanleitung

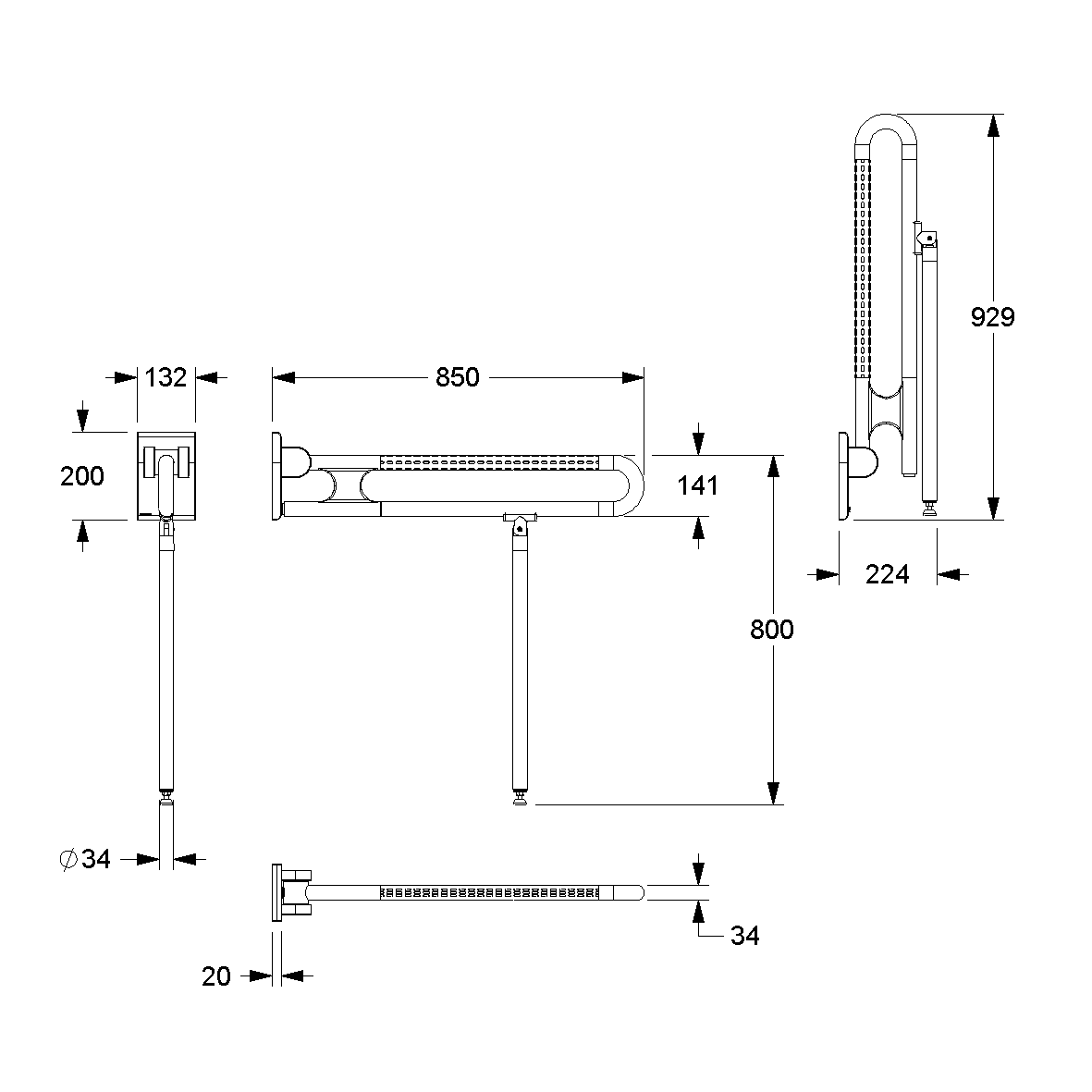

Technische Zeichnung

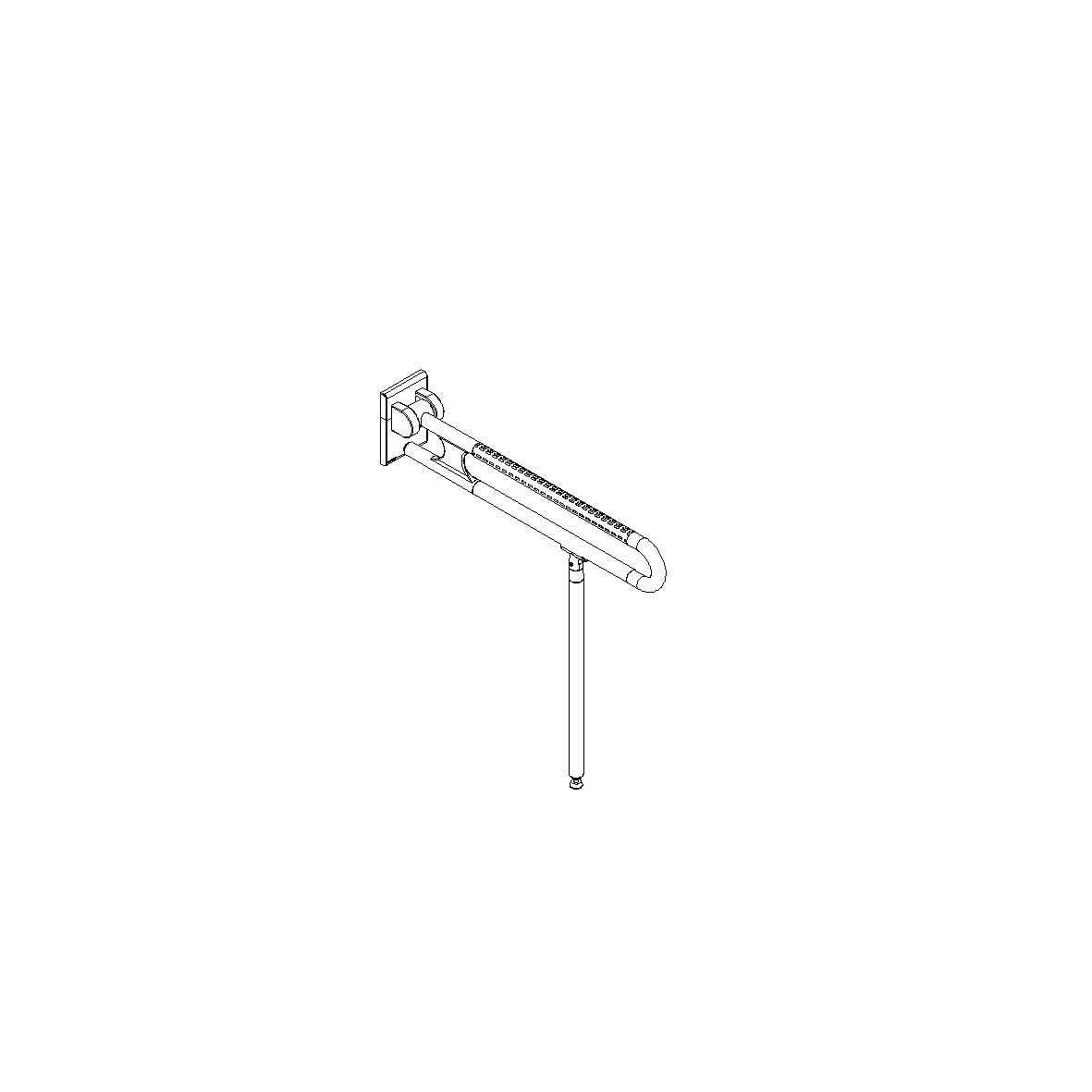

Isometrische Zeichnung

Bildmaterial

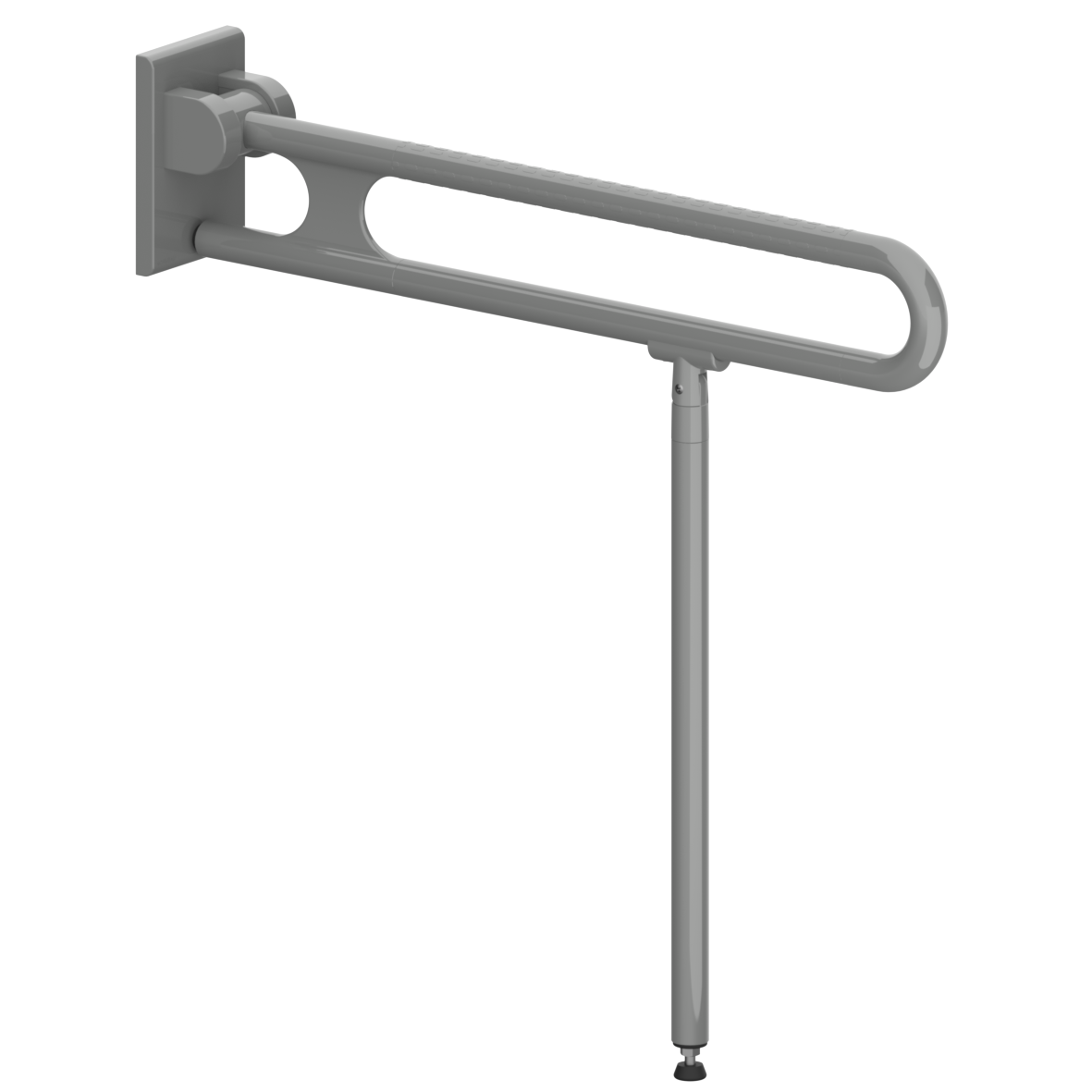

Produktbild
Gesamtmilieu
Detailmilieu

Gesamtdownload

ZIP-Datei
  • Nylon Care als bewährte Produktfamilie mit hoher Variantenvielfalt durch drei Serien für verschiedenste Anforderungen
  • mit einstellbarer Bremse
  • mit robuster und wartungsfreier Gleitlagertechnik
  • mit korrosionsgeschütztem durchgehendem Stahlkern
  • federunterstützt, leichtgängig klappbar
  • Bodenstütze mit rutschhemmendem Bodenpuffer
  • mit stahlverstärkter Montageplatte für Dreipunktbefestigung und Abdeckung aus Nylon
  • die Bodenstütze dient als Unterstützung bei unzureichender Wandbeschaffenheit, dadurch können die resultierenden Kräfte auf die Wandbefestigung reduziert werden
  • verdeckte Verschraubung
  • bei Leichtbauwänden wird eine Hinterfütterung aus mind. 30 mm dickem mehrschichtverleimtem Holz benötigt
  • gemäß Verordnung (EU) 2017/745 über Medizinprodukte produziert
  • CE-zertifiziert
  • das Montageset ist nach den baulichen Gegebenheiten festzulegen und separat zu bestellen
  • Produktkategorie : Stützklappgriff
  • Produktausführung : mit Bodenstütze
  • Produktgruppe : 2000
  • Länge L : 850 mm
  • Durchmesser : 34 mm
  • Befestigungshöhe : 800 mm
  • Material : Polyamid
  • Oberfläche : hochglänzend, mit strukturierter Oberfläche
  • Ausrichtung : links und rechts
  • Farbe : Dunkelgrau
  • Farben lieferbar : lieferbar in den Nylon Farben
  • Belastbarkeit : max. 125 kg

Ausschreibungstexte

ausschreiben.de

Hersteller

Normbau GmbH
Schwarzwaldstraße 15
77871 Renchen
Germany
